دوربین پلاریزه نوعی از تجهیزات نوری است که از فیلترهای پلاریزه برای کاهش بازتابهای ناخواسته و بهبود کیفیت تصویر استفاده میکند. این دوربینها به دلیل تواناییشان در تشخیص و اندازهگیری نور پلاریزه، در کاربردهای متنوعی از جمله عکاسی، صنعت، پزشکی و علوم مختلف استفاده میشوند. در این مقاله به بررسی مفهوم دوربینهای پلاریزه، نحوه عملکرد آنها، و بهویژه کاربردهای صنعتی آنها خواهیم پرداخت.
مفهوم پلاریزاسیون نور
پیش از ورود به جزئیات دوربینهای پلاریزه، لازم است ابتدا مفهوم پلاریزاسیون نور را مرور کنیم. نور به صورت امواج الکترومغناطیسی منتقل میشود که در حالت عادی در همه جهات نوسان میکنند. اما وقتی نور از یک سطح منعکس میشود، یا از یک ماده خاص عبور میکند، نوسانات آن ممکن است به یک جهت خاص محدود شوند؛ این پدیده را “پلاریزاسیون” مینامند.
دوربینهای پلاریزه از فیلترهایی استفاده میکنند که نور را بر اساس جهت پلاریزاسیونش فیلتر میکنند. این فیلترها میتوانند بازتابهای غیرضروری را حذف کرده و تصاویری با وضوح بالا و کنتراست بهتر ارائه دهند.
نور یک موج عرضی است، یعنی میدان های الکترومغناطیسی و مغناطیسی آن در زوایای قائم نسبت به جهت حرکت امواج نور دچار اختلال می شوند. یا می توان گفت امواج نور عمود بر جهت حرکت خود در نوسان هستند.
نور طبیعی و تقریباً تمام نورهای مصنوعی (ال ای دی، لامپ های رشته ای، لامپ های فلورسنت و غیره) غیرقطبی یا قطبی ضعیف هستند. نور طبیعی در هر جهت شعاعی از منبع نور حرکت می کند (شکل 1). یک پرتو نور را تصور کنید. امواج نور از هر نقطه در امتداد آن پرتو 360 درجه نوسان می کنند. (یک ساده سازی بیش از حد، برای نشان دادن مفهوم.)
از سوی دیگر، نور پلاریزه، نوری است که در آن امواج تنها در یک جهت خاص حرکت می کنند. نور را می توان در طبیعت با جذب، انکسار، بازتاب، پراکندگی و انکسار دوگانه (شکست مضاعف) قطبی کرد. به عنوان مثال، هنگامی که نور به آب برخورد می کند، می تواند به طور خطی عمود بر سطح آب منعکس شود، یعنی در آن جهت خاص قطبی شود، که ما آن را به صورت تابش خیره کننده تجربه می کنیم.
برای مثال دیگر، با حرکت خورشید در آسمان، زاویه برخورد نور خورشید به پنجره تغییر خواهد کرد. در نقطه ای نور از پنجره منعکس می شود، یا قطبی می شود، با زاویه ای که به عنوان تابش خیره کننده درک می شود.
نحوه عملکرد دوربین پلاریزه
دوربینهای پلاریزه از فیلترهای پلاریزهکننده استفاده میکنند که معمولاً در مقابل لنز دوربین قرار میگیرند. این فیلترها نور را بر اساس زاویه نوسان آن فیلتر میکنند و تنها به امواج نور با جهت پلاریزاسیون خاص اجازه عبور میدهند. این ویژگی به طور قابل توجهی بازتابهای ناخواسته از سطوح براق مانند آب، شیشه، و فلز را کاهش میدهد و باعث بهبود کیفیت تصویر میشود.
در برخی از انواع پیشرفتهتر دوربینهای پلاریزه، از حسگرهای مخصوصی استفاده میشود که قادر به تشخیص پلاریزاسیون نور در چندین جهت مختلف به طور همزمان هستند. این دوربینها اطلاعات بیشتری را از صحنههای مختلف به دست میآورند و به همین دلیل در کاربردهای دقیقتر و تخصصیتر مانند بررسیهای علمی و صنعتی مورد استفاده قرار میگیرند.
دوربین پلاریزه
کاربردهای صنعتی دوربین پلاریزه
-
تشخیص نقصهای سطحی در مواد
یکی از کاربردهای مهم دوربینهای پلاریزه در صنایع مختلف، تشخیص نقصهای سطحی در مواد است. سطوح براق مانند فلزات و شیشهها به دلیل بازتاب نور، به سختی میتوانند نقصهای سطحی خود را نشان دهند. استفاده از دوربینهای پلاریزه با حذف بازتابهای ناخواسته، امکان دیدن ترکها، خراشها، و سایر نقصهای سطحی را فراهم میکند. این توانایی به ویژه در صنایع خودرو، هوافضا و تولید قطعات حساس اهمیت زیادی دارد.
مثالهایی از کاربرد در صنعت:
– **صنعت خودرو**: در تولید بدنه خودروها، بررسی کیفیت رنگ و پوششها با استفاده از دوربینهای پلاریزه انجام میشود.
– **صنعت هوافضا**: تشخیص ترکهای کوچک و نقصهای ساختاری در بدنه هواپیماها با استفاده از این فناوری بهبود یافته است.
-
کنترل کیفیت تولیدات
در فرآیندهای تولیدی که نیاز به دقت بالا دارند، دوربینهای پلاریزه نقش مهمی در کنترل کیفیت ایفا میکنند. این دوربینها میتوانند حتی نقصهای کوچک را که به چشم غیرمسلح قابل مشاهده نیستند، شناسایی کنند. به عنوان مثال، در صنایع الکترونیکی، این دوربینها برای بررسی کیفیت لحیمکاریها و اتصالات الکتریکی استفاده میشوند.
مثالهایی از کاربرد در کنترل کیفیت:
– صنایع الکترونیک: در تولید مدارهای چاپی (PCB)، دوربینهای پلاریزه برای تشخیص نقصهای میکروسکوپی در لحیمکاری و اتصالات مورد استفاده قرار میگیرند.
– صنایع شیشه: در تولید شیشههای نوری و صنعتی، بررسی شکستهای داخلی و ترکها با استفاده از این دوربینها انجام میشود.
-
اندازهگیری تنش در مواد شفاف
دوربینهای پلاریزه به دلیل تواناییشان در تشخیص تغییرات پلاریزاسیون نور، میتوانند تنشهای داخلی در مواد شفاف را اندازهگیری کنند. این ویژگی به ویژه در صنایع تولید شیشه و پلاستیکهای شفاف اهمیت دارد. تنشهای داخلی ممکن است منجر به شکست ناگهانی مواد شوند و بنابراین شناسایی و رفع آنها از اهمیت بالایی برخوردار است.
مثالهایی از کاربرد در اندازهگیری تنش:
– **صنعت شیشه**: در تولید شیشههای مقاوم و ایمن مانند شیشههای خودرو و ساختمان، تشخیص تنشهای داخلی برای اطمینان از ایمنی محصول ضروری است.
– **صنعت پلاستیک**: در تولید بطریها و ظروف پلاستیکی، دوربینهای پلاریزه برای شناسایی تنشهای داخلی که ممکن است منجر به نشت یا شکست شوند، استفاده میشوند.
-
تصویربرداری در محیطهای پر از انعکاس
در برخی صنایع مانند معادن، حفاری و صنایع نفت و گاز، محیطهای کاری پر از انعکاس و نور ناخواسته هستند که میتواند تصویربرداری دقیق را دشوار کند. دوربینهای پلاریزه با حذف این انعکاسها، امکان تصویربرداری با کیفیت بالا در این محیطها را فراهم میکنند.
مثالهایی از کاربرد در تصویربرداری صنعتی:
– صنایع نفت و گاز: در حفاریهای عمیق و بررسی خطوط لوله، دوربینهای پلاریزه به منظور کاهش اثرات نورهای انعکاسی و بهبود کیفیت تصاویر استفاده میشوند.
– معادن: در معادن زیرزمینی که نورهای انعکاسی از سنگها و تجهیزات وجود دارد، این دوربینها به بهبود دید کمک میکنند.
دوربین پلاریزه
-
شناسایی تنشهای مکانیکی در سازهها
در مهندسی سازه و معماری، دوربینهای پلاریزه برای شناسایی و اندازهگیری تنشهای مکانیکی در سازهها به کار میروند. این تنشها میتوانند منجر به شکست سازهها شوند و بنابراین شناسایی آنها برای حفظ ایمنی سازهها اهمیت دارد.
مثالهایی از کاربرد در مهندسی سازه:
– بررسی پلها و ساختمانها: دوربینهای پلاریزه برای تشخیص تنشهای مکانیکی در پلها و ساختمانها استفاده میشوند تا از ایمنی آنها اطمینان حاصل شود.
– صنایع ساخت و ساز: در فرآیندهای ساخت و ساز، این دوربینها به منظور بررسی کیفیت مواد مورد استفاده و تشخیص تنشهای ناخواسته در سازهها به کار میروند.
مزایای استفاده از دوربین پلاریزه در صنعت
- کاهش بازتابهای ناخواسته: دوربینهای پلاریزه با حذف بازتابهای اضافی، امکان تصویربرداری دقیقتر و با وضوح بالاتر را فراهم میکنند.
- تشخیص نقصهای کوچک: این دوربینها میتوانند نقصهای ریز و نامرئی را که با چشم غیرمسلح قابل تشخیص نیستند، شناسایی کنند.
- اندازهگیری دقیق تنشها: با استفاده از این دوربینها، میتوان تنشهای داخلی در مواد را با دقت بالا اندازهگیری کرد.
- استفاده در محیطهای دشوار: این دوربینها در محیطهایی که نور زیاد و انعکاسهای غیرقابل کنترل وجود دارد، کارایی بالایی دارند.
چالشهای استفاده از دوربین پلاریزه
با وجود مزایای فراوان، استفاده از دوربینهای پلاریزه نیز با چالشهایی همراه است. یکی از مهمترین چالشها، هزینه بالای این تجهیزات است که ممکن است برای برخی صنایع کوچک قابل توجیه نباشد. همچنین، این دوربینها نیاز به تنظیمات دقیق و دانش فنی دارند و استفاده از آنها ممکن است نیازمند آموزشهای ویژه باشد.
چالشهای فنی
– تنظیم دقیق فیلترها: برای به دست آوردن بهترین نتایج، فیلترهای پلاریزه باید به دقت تنظیم شوند. این فرآیند ممکن است زمانبر باشد و نیاز به دانش فنی داشته باشد.
– محدودیت در برخی محیطها: در محیطهایی که نور بسیار کم است یا نور پلاریزه به سختی تشخیص داده میشود، عملکرد این دوربینها ممکن است محدود شود.
قطبش نور چیست؟
برنامه های بینایی ماشین اغلب به تجزیه و تحلیل خودکار تصاویر دیجیتال متکی هستند. تصاویر خود حاوی اطلاعاتی در مورد برهمکنش نور با مواد مورد نظر هستند. نوع اطلاعات ثبت شده در تصاویر به فناوری جذب تصویر به کار گرفته شده بستگی دارد. یک دوربین دیجیتال تک رنگ یا رنگی در ترکیب با اپتیک کافی بیشتر در ماشین بینایی صنعتی استفاده می شود. دوربین ها توزیع شدت و در مورد دوربین رنگی، اطلاعات اضافی در مورد طول موج نور منعکس شده یا عبوری اشیاء مورد نظر را ضبط می کنند.
نور اطلاعات بیشتری را حمل می کند که می تواند برای کاوش اجسام هدف مورد استفاده قرار گیرد. امواج الکترومغناطیسی نور با شدت، طول موج، فاز و قطبش مشخص می شوند. با دوربین های پلاریزه می توان اطلاعاتی در مورد توزیع فضایی حالت قطبش نور دریافت کرد.

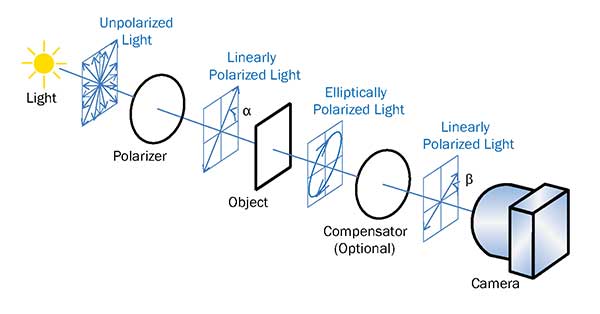

قطبش خاصیتی است که جهت هندسی نوسان میدان الکتریکی نور را مشخص می کند. برای مثال، نور پلاریزه خطی، نوری است که فقط در یک صفحه عمود بر جهت انتشار نوسان می کند. گرافیک A یک موج پلاریزه خطی با یک طول موج را به تصویر می کشد. علاوه بر این، شکل قطبش دایره ای را نشان می دهد.
نور پلاریزه خطی را می توان به عنوان افزودن دو موج منسجم در امتداد دو جهت متعامد در نظر گرفت. یک رسانه فعال نوری می تواند ضریب شکست متفاوتی را برای پلاریزاسیون در امتداد این دو جهت نشان دهد، به طوری که دو موج جزئی با سرعت های متفاوت در میان رسانه منتشر شده و اختلاف فاز به دست آورند. با افزودن این دو موج تغییر فاز، پلاریزاسیون بیضوی یا دایرهای حاصل میشود، زیرا بردار میدان الکتریکی حاصل به صورت بیضی یا دایرهای میچرخد (گرافیک B). قطبش دایره ای برای تغییر فاز دقیقا 90± درجه به دست می آید.
تکنیک های پلاریزاسیون
با بازگشت به مثال انعکاس خورشید از سطح آب و ایجاد تابش خیره کننده، یک عکاس ممکن است از یک فیلتر قطبش برای حذف آن تابش خیره کننده استفاده کند و با فیلتر کردن نور در زاویه خاصی که باعث تابش خیره کننده می شود، تصویر را بهبود بخشد.
به طور مشابه، در بینایی ماشین، تکنیکهای قطبش مصنوعی به توسعهدهندگان کمک میکند تا جهت امواج نوری را که وارد لنز دوربین میشوند و به سنسور تصویر برخورد میکنند، انتخاب یا محدود کنند. سه راه اصلی برای قطبش مصنوعی نور عبارتند از پلاریزاسیون خطی، قطبش دایره ای و قطبش بیضوی که دو روش آخر به عنوان پسوند پلاریزاسیون خطی عمل می کنند و به طور گسترده در بینایی ماشین استفاده نمی شوند.
پلاریزه کننده های دو رنگ، لایه نازک و شبکه سیمی رایج ترین اجزای مورد استفاده در بینایی ماشین برای قطبش خطی نور هستند. پلارایزرهای شبکه سیمی به طور خاص می توانند سطوح توان لیزر را تحمل کنند که می تواند در محیط های کارخانه و علمی مفید باشد.
نتیجهگیری
دوربین پلاریزه به دلیل تواناییهای منحصر به فرد در کاهش بازتابهای اضافی و تشخیص نقصها، در بسیاری از صنایع کاربرد دارد. این دوربینها با بهبود کیفیت تصویربرداری و امکان شناسایی نقصهای نامرئی، نقش مهمی در بهبود کنترل کیفیت و افزایش ایمنی در صنایع مختلف ایفا میکنند. با این حال، چالشهایی مانند هزینههای بالا و نیاز به دانش فنی برای استفاده مؤثر از این تجهیزات وجود دارد که باید در نظر گرفته شوند.
