در صنایع بستهبندی مدرن، نصب، شناسایی و چسباندن لیبل روی بستهها، بطریها، پاکتها و انواع محصولات، نیازمند دقت بسیار بالا است. هر خط تولید بستهبندی باید در سرعتهای صنعتی با دقت میلیثانیه عمل کند تا عملکرد مطلوب داشته باشد. یکی از مهمترین اجزای این سیستمها، سنسورهای تشخیص لیبل هستند که وظیفهٔ تشخیص حضور، فاصله و لبهٔ لیبلها را بر عهده دارند. یکی از سنسورهای رایج و پرکاربرد در این حوزه، سنسور WFS3‑40N415 از شرکت SICK است — سنسوری با طراحی خاص برای تشخیص لیبل در خطوط اتوماتیک.
اگر قصد خرید با بهترین قیمت انواع سنسورها، دوربین پردازش تصویر ، دوربین صنعتی ، دوربین بینایی ماشین و سنسور پردازش تصویر را دارید کافیست به فروشگاه ایمیجین سورس مراجعه کنید.
معرفی سنسور WFS3‑40N415
سنسور WFS3‑40N415 یک سنسور اپتیکال (فوتوالکتریک) با طراحی «چنگکی» (fork) است که از نور مادونقرمز برای تشخیص اشیا و بهخصوص پشت و روی لیبلها استفاده میکند. این سنسور دارای یک شکاف باریک (۳ میلیمتر) و عمقی ۴۲ میلیمتر است که امکان ورود نوار یا شیت لیبل را فراهم میکند تا از دو طرف آن نور عبور داده و تشخیص دهد که پرچم یا لیبل در مسیر قرار دارد یا خیر.
ویژگیهای اصلی:
- منبع نور: LED مادونقرمز
- ابعاد: ۱۰ × ۲۵ × ۶۴.۳ میلیمتر
- عرض چنگک: ۳ میلیمتر
- عمق چنگک: ۴۲ میلیمتر
- فرکانس سوئیچینگ: تا ۱۰ کیلوهرتز
- زمان پاسخدهی: ≤ ۵۰ میکروثانیه
- نوع خروجی: NPN (digital switching)
- جریان خروجی: تا ۱۰۰ mA
- IP65 (محافظت در برابر گرد و غبار و آب)
- توانایی «Teach‑in»: تنظیم حساسیت و حالت روشن/ خاموش از طریق دکمهها
- حفاظت در برابر اتصال معکوس و اتصال کوتاه

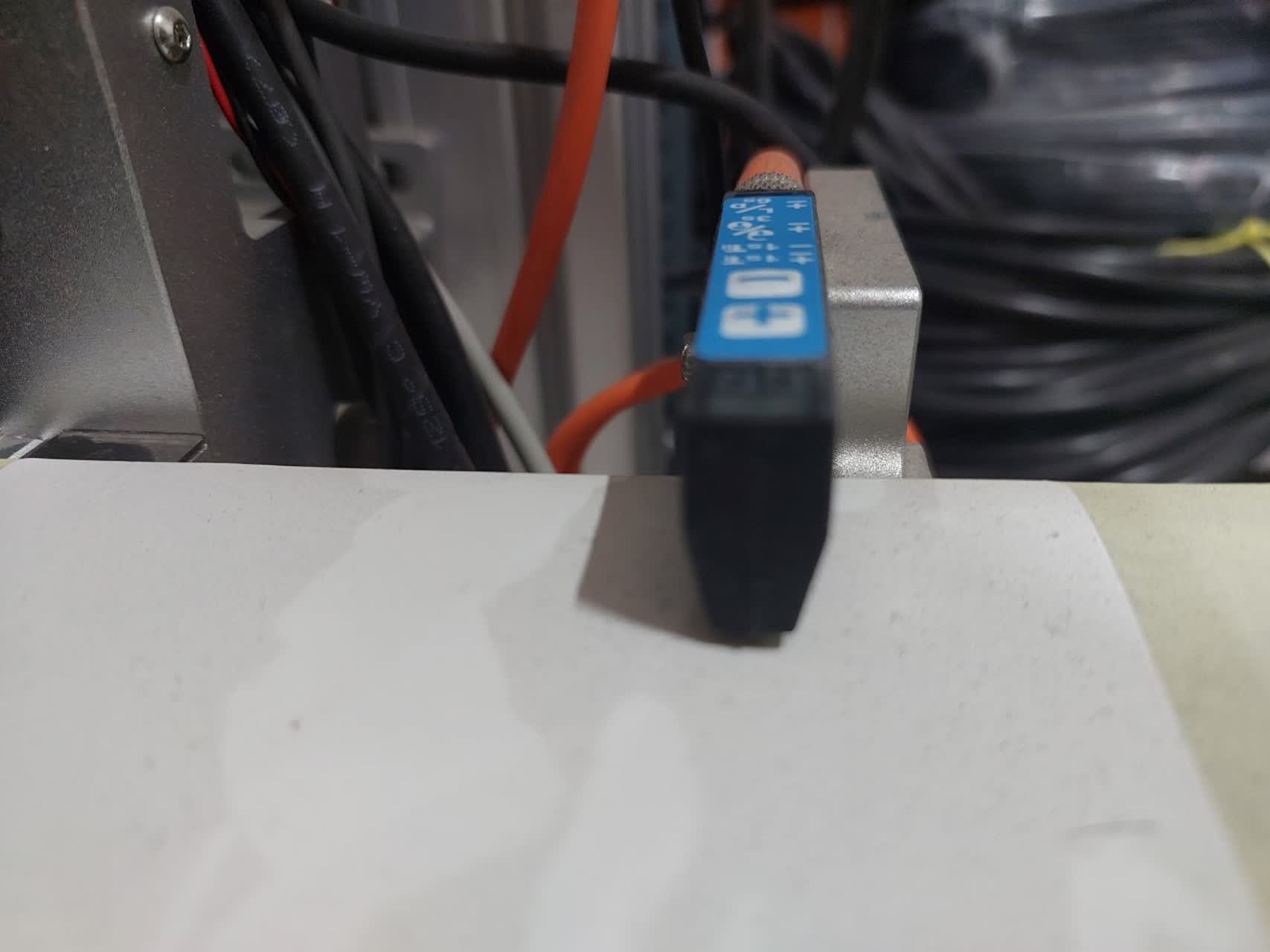

سنسور SICK WFS3‑40N415
اصول عملکرد سنسور WFS3‑40N415 در سیستمهای لیبلچسبان
چرا تشخیص لیبل مهم است؟
در ماشینهای لیبلچسبان، نوارهای لیبل یا شیتهای چاپشده از روی یک رول عبور میکنند و در نقاط مشخص باید روی بستهها چسبانده شوند. اما مشکلاتی مانند:
- لیبلهای شفاف
- لیبلهای با فاصلههای نامنظم
- سرعت بالا
- نور محیطی و گرد و غبار
ممکن است باعث عدم تشخیص مناسب لیبل شوند. در اینجا سنسورها برای تعیین دقیق زمانی که باید لیبل چسبانده شود، اهمیت حیاتی دارند — اشتباه در تشخیص میتواند منجر به چسباندن لیبل در جای اشتباه، هدررفت مواد یا توقف خط شود. WFS3‑40N415 برای حل همین چالش طراحی شده است.
عملکرد اپتیکی و الکترونیکی
این سنسور از یک منبع نور مادونقرمز استفاده میکند که از یک سمت شکاف به سمت دیگر تابیده میشود. وقتی لیبل یا فاصلهٔ بین لیبلها وارد شکاف میشود، میزان نور عبوری تغییر میکند.
- اگر لیبل در شکاف باشد، نور قطع میشود
- اگر شکاف بین لیبلها باشد، نور عبور میکند
این تغییر نور توسط سنسور به یک سیگنال الکتریکی دیجیتال تبدیل میشود، که به کنترلر (PLC یا میکروکنترلر) ارسال میشود تا سیستم تصمیمگیری کند چه عملی انجام دهد (مثلاً چسباندن لیبل، کنترل سرعت، یا اطلاع به اپراتور).
کاربردهای مستقیم سنسور WFS3‑40N415 در لیبلچسبان
دقیقترین تشخیص لبه لیبل
یکی از مهمترین وظایف سنسور در دستگاه لیبلچسبان، تشخیص دقیق لبهٔ لیبل یا فاصله بین لیبلها است. WFS3‑40N415 با عرض چنگک ۳ میلیمتر قادر است شکافهایی تا حدود ۲ میلیمتر را تشخیص دهد، که در بسیاری از سیستمهای لیبلچسبان استاندارد صنعتی کافی و دقیق است.
این دقت باعث میشود تا خطای چسباندن در سرعتهای بالای خط (مثلاً در خطوط بیش از ۳۰ متر در دقیقه) به حداقل برسد.
عملکرد قابل تنظیم
این سنسور دارای حالتهای Teach‑in و Dynamic teach‑in است. عملکرد Teach‑in به این صورت است که سنسور را میتوان در حالت آموزش قرار داد تا با توجه به ضخامت، رنگ و جنس لیبل، حساسیت خروجی را تنظیم کند. این قابلیت به خصوص زمانی که نوع لیبل تغییر میکند (مثلاً از لیبل شفاف به مات) یا در شرایط نور محیطی متفاوت، بسیار با ارزش است.
خروجی دیجیتال و کنترل خط
خروجی NPN این سنسور باعث میشود تا ارتباط مستقیم با PLC، کنترلرهای صنعتی، درایوها و سیستم کنترل محور فراهم شود. این خروجی میتواند پالسهایی سریع تولید کند (تا ۱۰ هزار بار در ثانیه) که برای سیستم کنترل در زمانبندی چسباندن لیبلها بسیار حیاتی است.
ادغام سنسور WFS3‑40N415 با سیستمهای کنترل صنعتی
ارتباط با PLC
اکثر دستگاههای صنعتی از PLC برای کنترل هماهنگ عملکردها (جایگاه چسباندن، سرعت حرکت نقاله، دقت زمانبندی و…) استفاده میکنند. خروجی دیجیتال سنسور به PLC فرستاده میشود و PLC بسته به برنامهٔ خود سیگنالهای لازم به موتور، محرکها و عملگرهای دیگر را میفرستد.
فیدبک نقطهگذاری سریع
با سرعت پاسخدهی≤ ۵۰ میکروثانیه و فرکانس سوئیچینگ ۱۰ کیلوهرتز، سنسور میتواند حتی در خطوط بسیار سریع نیز بهصورت بلادرنگ (Real‑Time) فیدبک به سیستم کنترل بدهد.

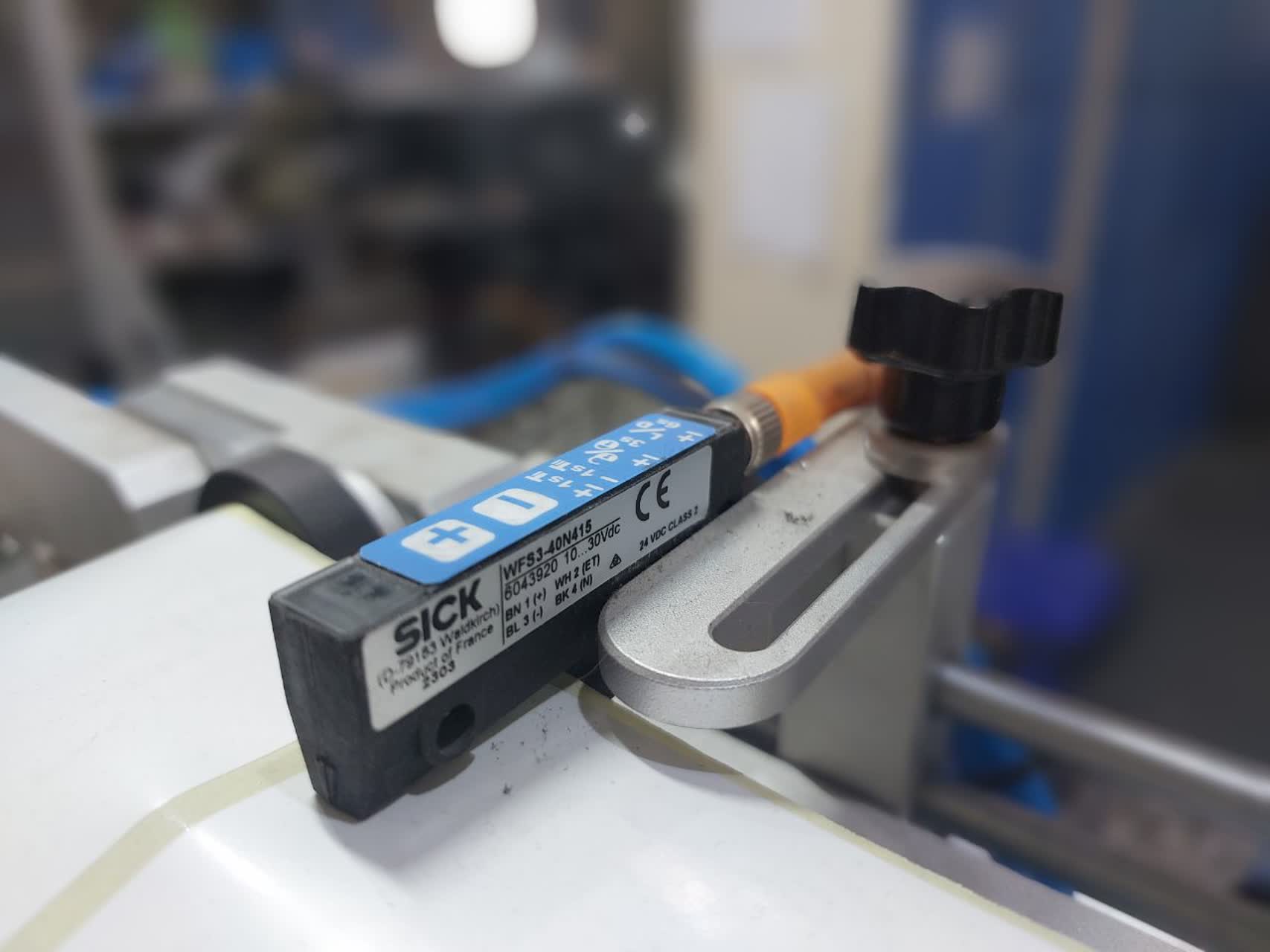

سنسور SICK WFS3‑40N415
مزایای استفاده از سنسور WFS3‑40N415 در لیبلچسبان
- دقت بالا در تشخیص لبهها: تشخیص شکافهای کوچک بین لیبلها
- پاسخ سریع: مناسب خطوط با سرعت بالا
- تنظیم سریع حساسیت: با دکمههای Teach‑in
- محافظت بالا (IP65):کار در محیطهای صنعتی
- سازگاری با کنترلرها:خروجی دیجیتال استاندارد
- کارکرد پایدار: روشنایی مستقل از نور محیط
چالشها و محدودیتها
با وجود مزایای زیاد، سنسورهای فوتوالکتریک مانند WFS3‑40N415 ممکن است در شرایط زیر با چالش مواجه شوند:
- لیبلهای بسیار شفاف یا براق: ممکن است انعکاس نور باعث خطای تشخیص شود
- محیطهای بسیار پرنور: نورهای قوی محیطی میتواند روی حسگر تأثیر بگذارد
- غبار یا آلودگی شدید: با اینکه IP65 است، تجمع زیاد گرد و غبار در شکاف میتواند عملکرد را مختل کند
در این شرایط، تنظیم دقیق Teach‑in و استفاده از شیلدهای محافظ میتواند کمککننده باشد.
نمونههای واقعی کاربرد سنسور WFS3‑40N415
در خط تولید نوشیدنیها، دارو، لوازم آرایشی و بستهبندیهای غذایی، سنسورهای WFS3‑40N415 در بخشهای زیر استفاده میشوند:
- تشخیص موقعیت لیبل قبل از عملیات چاپ تاریخ
- کنترل پلهبهپله
- چسباندن لیبل در سرعت بالا
- تشخیص اتمام رول لیبل
- اندازهگیری دقیق فاصله لیبلها برای طریقهٔ پخش درست
نتیجهگیری
سنسور SICK WFS3‑40N415 یکی از اجزای کلیدی در سیستمهای لیبلچسبان اتوماتیک است که با طراحی دقیق و پاسخدهی سریع، میتواند به بهینهسازی فرآیند تشخیص لیبل کمک کند. این سنسور با امکانات تنظیم حساسیت، مقاومت در برابر شرایط صنعتی و خروجی دیجیتال رایج در کنترلرهای صنعتی، به مهندسان این امکان را میدهد که سرعت، دقت و راندمان تولید را افزایش دهند.
