در دنیای تصویربرداری دیجیتال، انتخاب بهترین دوربین برای یک کاربرد خاص نیاز به درک کاملی از ویژگیها و قابلیتهای انواع مختلف دوربینها دارد. دو نوع رایج از دوربینهای صنعتی که در بسیاری از کاربردهای بینایی ماشین، کنترل کیفیت، رباتیک و تصویربرداری پزشکی استفاده میشوند، دوربینهای USB3 و GigE Vision هستند. هر دو نوع این دوربینها از پروتکلهای استاندارد برای انتقال دادههای تصویری استفاده میکنند، اما تفاوتهای قابل توجهی در عملکرد، سرعت انتقال داده، فاصله انتقال و کاربردهای خاص خود دارند. در این مقاله به بررسی تفاوتهای این دو نوع دوربین پرداخته و مزایا و معایب هر یک از آنها را مورد بحث قرار میدهیم.
بخش اول: آشنایی با دوربینهای USB3
1.1. پروتکل USB3
دوربینهای USB3 از پروتکل USB 3.0 برای انتقال دادهها استفاده میکنند. USB 3.0 که با نام SuperSpeed USB نیز شناخته میشود، سرعت انتقال دادهای تا 5 گیگابیت بر ثانیه را فراهم میکند که به طور قابل توجهی سریعتر از نسل قبلی USB 2.0 است. این سرعت بالا به دوربینهای USB3 اجازه میدهد تا تصاویر با وضوح بالا و نرخ فریم بالا را به سرعت به کامپیوتر یا دستگاههای پردازشی منتقل کنند.
1.2. مزایای دوربینهای USB3
- – سرعت انتقال بالا: یکی از بزرگترین مزایای دوربینهای USB3 سرعت بالای انتقال داده است. این دوربینها میتوانند تصاویر را با سرعتهای بالا و بدون فشردهسازی ارسال کنند که به ویژه در کاربردهایی مانند تصویربرداری پزشکی یا آزمایشهای علمی که به دقت و سرعت بالا نیاز دارند، مفید است.
- – نصب آسان: دوربینهای USB3 به دلیل استفاده از پورتهای USB که در اکثر کامپیوترها و لپتاپها موجود است، بسیار آسان نصب میشوند. نیاز به سختافزار یا تجهیزات خاصی برای نصب این دوربینها وجود ندارد و کاربران میتوانند به راحتی آنها را به سیستمهای خود متصل کنند.
- – هزینه پایینتر: در مقایسه با دوربینهای صنعتی دیگر، دوربینهای USB3 معمولاً هزینه پایینتری دارند. این نکته آنها را به گزینهای مناسب برای پروژههایی با بودجه محدود تبدیل میکند.
1.3. محدودیتهای دوربینهای USB3
- – محدودیت فاصله انتقال: یکی از بزرگترین محدودیتهای دوربینهای USB3، محدودیت فاصله انتقال دادهها است. کابلهای USB معمولاً تنها میتوانند دادهها را تا فاصله 3 تا 5 متر به طور موثر انتقال دهند. اگر نیاز به فاصلههای طولانیتر باشد، از تقویتکنندهها یا کابلهای فعال باید استفاده شود که این موضوع هزینه و پیچیدگی سیستم را افزایش میدهد.
- – مصرف منابع سیستم: دوربینهای USB3 معمولاً برای پردازش دادهها نیاز به منابع بیشتری از سیستم دارند. این بدین معناست که در کاربردهایی که نیاز به استفاده همزمان از چند دوربین یا پردازش سنگین دادههای تصویری وجود دارد، ممکن است سیستم با مشکلاتی مانند کندی مواجه شود.

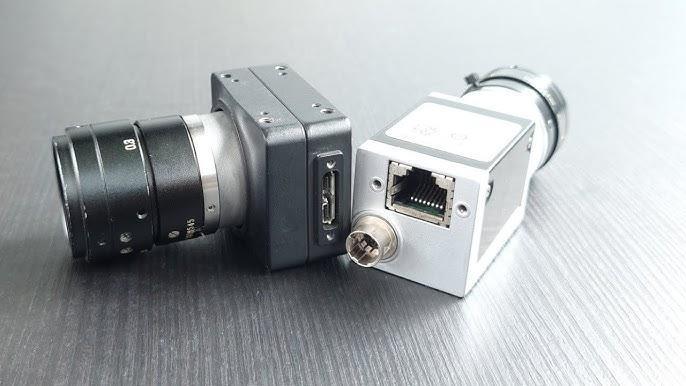

تفاوت دوربینهای صنعتی USB3 و GigE Vision
بخش دوم: آشنایی با دوربینهای GigE Vision
2.1. پروتکل GigE Vision
GigE Vision استانداردی است که به طور خاص برای دوربینهای صنعتی طراحی شده و از پروتکل Gigabit Ethernet برای انتقال دادهها استفاده میکند. این پروتکل امکان انتقال دادهها با سرعت 1 گیگابیت بر ثانیه را از طریق کابلهای **اترنت** فراهم میکند. GigE Vision به دلیل استفاده از شبکههای اترنت برای انتقال داده، امکان استفاده از کابلهای بلندتر و نصب آسانتر در محیطهای صنعتی را فراهم میسازد.
2.2. مزایای دوربینهای GigE Vision
- -فاصله انتقال طولانی: یکی از بزرگترین مزایای دوربینهای GigE Vision، توانایی آنها در انتقال دادهها تا فاصله 100 متر با استفاده از کابلهای استاندارد اترنت است. این ویژگی به ویژه در کاربردهایی که دوربینها باید در فاصلههای دور از سیستم پردازش نصب شوند، مانند خطوط تولید یا سیستمهای نظارتی، بسیار مفید است.
- – قابلیت استفاده از شبکههای موجود: دوربینهای GigE Vision میتوانند به راحتی به شبکههای اترنت موجود متصل شوند، که این امر هزینههای نصب و زیرساخت را کاهش میدهد. همچنین امکان اتصال چندین دوربین به یک شبکه واحد وجود دارد که به ایجاد سیستمهای پیچیده با استفاده از چندین دوربین کمک میکند.
- – پایداری و عملکرد مناسب در محیطهای صنعتی: دوربینهای GigE Vision به دلیل طراحی صنعتی خود، معمولاً در محیطهای صنعتی سخت و تحت شرایط عملیاتی سنگین عملکرد خوبی دارند. این دوربینها معمولاً از مواد مقاوم و قطعات باکیفیت ساخته میشوند که به دوام و پایداری آنها در محیطهای دشوار کمک میکند.
2.3. محدودیتهای دوربینهای GigE Vision
- – سرعت پایینتر نسبت به USB3: علیرغم اینکه دوربینهای GigE Vision سرعت مناسبی در انتقال داده دارند، اما این سرعت در مقایسه با دوربینهای USB3 کمتر است. GigE Vision توانایی انتقال دادهها با سرعت 1 گیگابیت بر ثانیه را دارد، در حالی که USB3 میتواند دادهها را با سرعت 5 گیگابیت بر ثانیه منتقل کند. این بدان معناست که در کاربردهایی که نیاز به نرخ فریم بسیار بالا یا رزولوشن بسیار بالا وجود دارد، دوربینهای USB3 ممکن است عملکرد بهتری داشته باشند.
- – نیاز به تنظیمات شبکه: نصب و راهاندازی دوربینهای GigE Vision ممکن است پیچیدگی بیشتری نسبت به دوربینهای USB3 داشته باشد. این دوربینها نیاز به تنظیمات شبکه دارند و باید به گونهای پیکربندی شوند که با شبکههای موجود سازگار باشند. همچنین در برخی موارد، برای اطمینان از سرعت و کیفیت مناسب انتقال دادهها، نیاز به شبکههای ویژه یا سوئیچهای گیگابیتی است.
بخش سوم: مقایسه کاربردها
3.1. کاربردهای دوربینهای USB3
- – تصویربرداری پزشکی: دوربینهای USB3 به دلیل سرعت بالای انتقال داده و وضوح بالا، در کاربردهای تصویربرداری پزشکی مانند میکروسکوپی دیجیتال و تصویربرداری از اعضای بدن استفاده میشوند.
- – آزمایشگاههای تحقیقاتی: در آزمایشگاههای تحقیقاتی که نیاز به ثبت تصاویر دقیق و با وضوح بالا از نمونهها وجود دارد، دوربینهای USB3 به دلیل سرعت و دقت بالای خود گزینه مناسبی هستند.
- – سیستمهای بینایی ماشین کوچک: در پروژههایی که نیاز به یک یا دو دوربین برای پردازش تصویر وجود دارد و فاصله انتقال دادهها محدود است، دوربینهای USB3 به دلیل نصب آسان و هزینه کمتر گزینه مناسبی هستند.
3.2. کاربردهای دوربینهای GigE Vision
- – کنترل کیفیت در خطوط تولید: دوربینهای GigE Vision به دلیل توانایی انتقال دادهها در فاصلههای طولانی و قابلیت اتصال چندین دوربین به یک شبکه، در سیستمهای بینایی ماشین برای کنترل کیفیت در خطوط تولید به کار میروند.
- – سیستمهای نظارتی: در سیستمهای نظارت تصویری که نیاز به مانیتورینگ مناطق بزرگ و فاصلههای طولانی وجود دارد، دوربینهای GigE Vision به دلیل قابلیت انتقال دادهها تا 100 متر و استفاده از شبکههای موجود، گزینهای ایدهآل هستند.
- – رباتیک صنعتی: در کاربردهای رباتیک صنعتی که نیاز به پردازش سریع تصاویر و تصمیمگیری بر اساس دادههای تصویری است، دوربینهای GigE Vision به دلیل پایداری و سازگاری با شبکههای صنعتی استفاده میشوند.
آیا باید یک دوربین USB یا GigE باشد؟
انتخاب استفاده از USB در مقابل دوربین GigE برای یک برنامه بینایی ماشین ساده است. یک سوال وجود دارد که انتخاب را روشن می کند. فاصله دوربین تا پردازنده چقدر است؟
در کمال تعجب، انتخاب بین USB در مقابل دوربین GigE ارتباط چندانی با خود دوربین ندارد. واقعاً هیچ مجموعه ویژگی، عملکرد یا قابلیتی بین یک دوربین یا دوربین دیگر وجود ندارد. دوربین را بر اساس ویژگیها انتخاب کنید، سپس خروجی مورد نظرتان را بررسی کنید. که بیان می کند بررسی دو عامل تعیین کننده برای پورت خروجی USB در مقابل GigE در مرحله بعدی قرار دارد. دو عامل طول و سرعت هستند.
طول بسیار مهم است
انتخاب USB در مقابل GigE کمتر به کانکتور و بیشتر به طول کابل مربوط می شود. اگر فاصله دوربین تا پردازنده بیش از 16 فوت (~ 5 متر) باشد، انتخاب کابل بسیار مهم می شود. USB برای 5 متر یا کمتر رتبه بندی شده است، در حالی که کابل GigE می تواند تا حدود 100 متر کار کند. توسعه دهنده های USB می توانند کیفیت سیگنال و سرعت را تا حدود 25 متر افزایش دهند. اما فراتر از 25 متر، کاهش سیگنال و سرعت داده با کابل های USB قابل اعتماد نیست. بنابراین گزینه GigE به یک نیاز فراتر از آن نقطه 25 متری تبدیل می شود.
پهنای باند بعدی است
یک کابل USB 3.0 اجازه می دهد تا حدود 625 عکس در ثانیه از یک دوربین 12 مگاپیکسلی بگیرید. این از سرعت داده آن 5 گیگابایت بر ثانیه ناشی می شود. این اجازه می دهد تا پنج برابر صدا در ثانیه بیشتر از کابل GigE باشد. چهار سیم در داخل کابل وجود دارد.
کابل GigE اجازه می دهد تا حدود 125 عکس در ثانیه از یک دوربین 12 مگاپیکسلی. این از سرعت داده آن 1 گیگابایت بر ثانیه ناشی می شود. برای کیفیت سیگنال قابل اعتماد در فواصل طولانی طراحی شده است. اکثر مردم کابل GigE را به عنوان کابل آبی یا زرد می شناسند که کامپیوترها را به شبکه LAN یا اینترنت سیمی متصل می کند. GigE مخفف “گیگا بایت اترنت” است، مانند “1 گیگابایت سرعت داده از طریق کابل اترنت”. هشت سیم در داخل کابل وجود دارد.
رابط برای برنامه های مختلف
استانداردهای رابطها و سختافزار رابط کلید موفقیت بینایی ماشین هستند . این استانداردها تلاقی پهنای باند (رزولوشن، نرخ فریم، عمق بیت و غیره)، نرخ داده، سرعت سیگنال و یکپارچگی سیگنال را برای رسیدن به اهداف خاص بیان می کنند. آنها همچنین انواع تجهیزات اتصال مورد نیاز را دیکته می کنند – کابل ها، کانکتورها، مجموعه ها، پوسته های رابط، لوازم جانبی رفع فشار و موارد مشابه – که به نوبه خود باید در برابر قابلیت های شبکه محلی و همچنین محدودیت های کوتاه مدت و بلند مدت بودجه متعادل شوند.
فرصت ها بسیار زیاد است. اما سازندگان هنگام بررسی اتوماسیون بینایی ماشین باید درک عمیقی از نیازهای خود به دست آورند. عملکرد بهینه می تواند برای هر تولید کننده، نمونه کارها، سیستم و حتی خط تولید متفاوت باشد. ملاحظات عبارتند از:
وضوح : به خصوص با ظهور پلتفرمهای بازرسی «هوشمند» با معیارهای بازرسی متعدد، دسترسی از راه دور به دادهها و قابلیتهایی برای نظارت بر اثربخشی تجهیزات و همچنین وضعیت تولید، برنامهها نیاز به تصویربرداری دقیق و واضح در زمان واقعی دارند تا به ارائه کیفیت محصول استاندارد برند کمک کنند. این می تواند به حجم بالای داده و پهنای باند برای انتقال سریع و کامل آن نیاز داشته باشد.
حرکت : علاوه بر پهنای باند بالاتر، سیستمهای بینایی ماشین که دادههای بلادرنگ را از پلتفرمهای متحرک میگیرند، به کابلهایی بادوام نیاز دارند که بتوانند حرکت مکرر را تحمل کنند. سیستمهایی که از نوار نقاله استفاده میکنند، جایی که دوربینها باید در حرکت خطی حرکت کنند، نیاز به کابلهایی دارند که برای چرخههای مکرر روی سینیهای کابل دراگ چین آزمایش شوند. برای فرآیندهایی مانند انتخاب و مکان، مجموعههای رباتیک اغلب باید دوربینها را در جهتهای تصادفی حرکت دهند. در اینجا، کانکتورهای زاویهدار میتوانند فشار روی کابلها را کاهش دهند و پیچهای قفل میتوانند به ایجاد اتصالات قوی در هنگام لرزش و حرکات کوتاه و تصادفی کمک کنند.
فاصله : بسیاری از خطوط تولید به مجموعه های کابلی نیاز دارند که می توانند داده ها را در فواصل طولانی تر بدون از دست دادن سیگنال قابل توجه انتقال دهند. طول کابل های کاربردی بیشتر می تواند به کاهش نیاز به دوربین های اضافی و هزینه های تجهیزات کمک کند.
سطح اتوماسیون : عملکرد بیشتر به اتصالات قوی تر نیاز دارد. آیا سیستم بینایی ماشین برای گرفتن و ارائه تصاویر به سادگی و افزایش تصمیم گیری اپراتور مورد نیاز است؟ یا اینکه یک واحد کنترل خودکار بر اساس داده های دریافتی، مانند راه اندازی بلادرنگ، تصمیم می گیرد؟
سرعت/تأخیر : برنامههایی که شامل کارهای تکراری میشوند – که منبع اصلی ناکارآمدی در صورت انجام بدون اتوماسیون است – میتوانند با سرعت بالا کار کنند. سرعت سیگنال بالا و نرخ داده بالا، وضوح و نرخ فریم بالاتر را امکان پذیر می کند. همچنین تأخیر سیستم باید به اندازه کافی کم باشد تا با پردازش بلادرنگ همگام شود.
نتیجهگیری
انتخاب بین دوربینهای USB3 و GigE Vision بستگی به نیازها و شرایط خاص پروژه دارد. اگر نیاز به سرعت بالای انتقال داده و نصب آسان دارید و فاصله انتقال دادهها محدود است، دوربینهای USB3 گزینه مناسبی هستند. اما اگر پروژهای دارید که نیاز به انتقال دادهها در فاصلههای طولانی و استفاده از چندین دوربین دارد، دوربینهای GigE Vision با قابلیت اتصال به شبکههای موجود و پایداری بالا در محیطهای صنعتی میتوانند انتخاب بهتری باشند.
